カロッツェリア DEH-780取付け① 1

　先日届いた、カロッツェリアのDEH-780、20日の祝日に取付け作業を行った。　対象はトヨタのファンカーゴ。　もちろん初めての車だが、Vitzのデッキ交換作業をやっているので、まるっきり初めて、という感じじゃない気がする。

作業概要

1. 純正オーディオ、取り外し（★今ここ）
2. DEH-780取り付け

必要なもの

1. オーディオデッキ
   カロッツェリア DEH-780、12,188円＠サイバーエッジ。　2012年10月発売の最新機器。　日本語表示可、USB、iPod対応等など、最近流行りの規格はほぼ全て対応のデッキ。　価格も新し目なカロッツェリアの機種として、1万円前半で手に入るのだから、いい時代になった。
2. 各種工具
   スクレイパー、先の細いマイナスドライバ、プラスドライバ、養生用（マスキング）テープ。　これらは先に購入済み。
3. オーディオハーネス
   トヨタ・ダイハツ車用のオーディオハーネス、エーモン/オーディア　2225。　サイバーエッジにて1,190円也。　トヨタ車に市販のオーディオ・AV機器を取り付けるためのキット。　ワゴンR(MH23S)用に比べるとかなり安い。
4. 1DINポケット
   もともとが2DINサイズの間口があるところに、1DINのDEH-780を入れるので、その空いたスペースに組み込むポケット。　引き出し付きの「ENDY EGB-200B」1,260円也＠サイバーエッジ。　千円を切る蓋なしのポケットもあったが、数百円の差なのでポケット付きにした。

ご参考

こちらのサイトを参考にさせてもらった。　多謝。
＞＞アフィリア魔法ロードスター｜トヨタ ファンカーゴ｜オーディオ交換

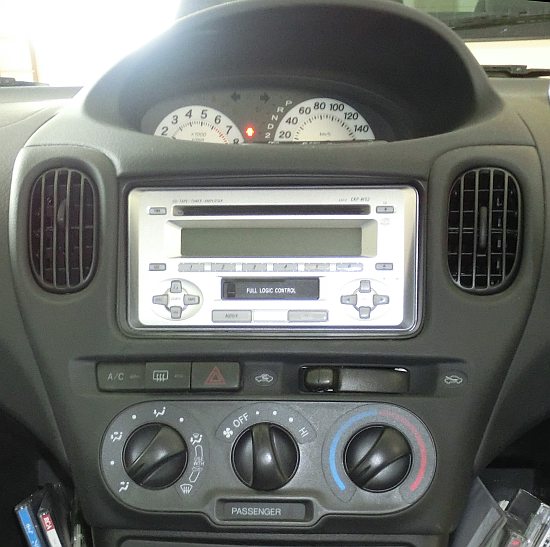

① 純正オーディオ、取り外し

1. メーターフードを外す

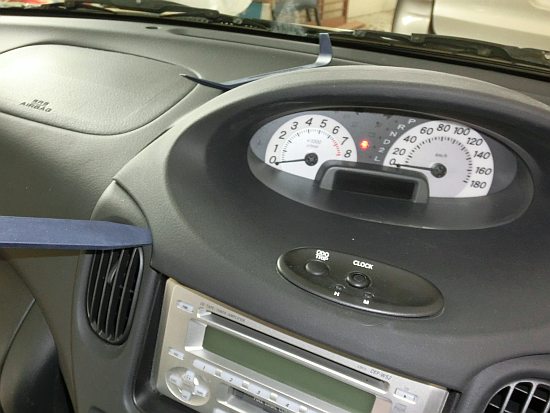

   DEH-780取付け 02 ＜メーターフード＞

   基本的にツメで固定されているだけなので、スクレイパーを使って、優しく、大胆に、かつ細心の注意を払い外していく。




   DEH-780取付け 03 ＜メーターフード外れた＞


   外れた。　オドメーターのボタンの所が簡単に外れるので、「パコ」とメーターフードから外しておく。
2. センターパネルを外す

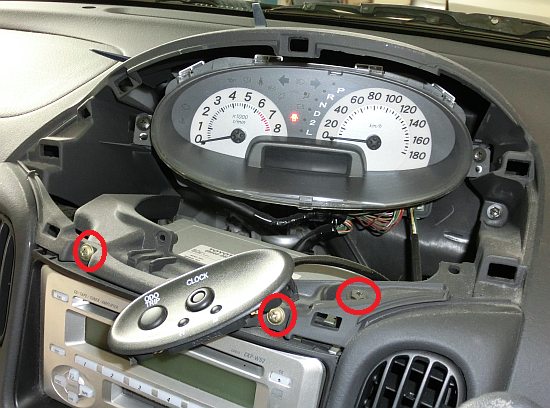

   DEH-780取付け 04 ＜センターパネル外す＞


   写真赤丸のネジ3点外す。　上部のヤツはセンターパネルというより、デッキ本体のヤツだが、どうせなので外しとく。

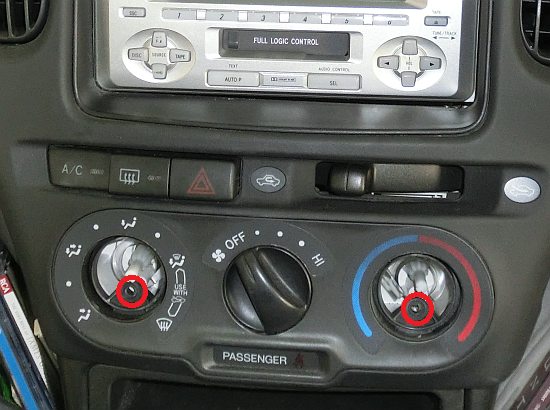

   DEH-780取付け 04.2 ＜センターパネル外す2＞


   エアコンのダイヤルノブ3つのうち両側2つを引き抜く（簡単に外れる）とセンターパネルを留めているネジがあるので、そちらを外す。

   後はメーターフードと同じくスクレイパーを使って外していく。




   DEH-780取付け 05 ＜センターパネル外れた＞


   外れた。

   が、エアコンやハザード等のスイッチ類のケーブルがつながっているので無理に引っ張らない。

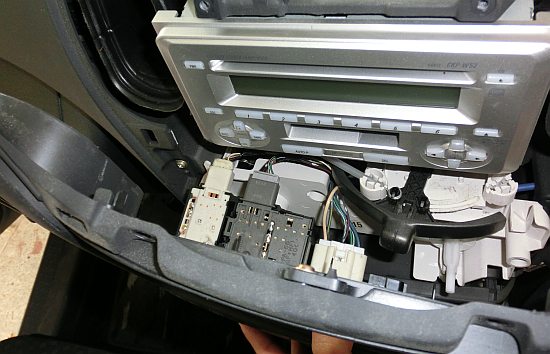

   DEH-780取付け 06 ＜センターパネル外れた2＞

   カプラー等を外すのが面倒なので、そのまま回転させて下の方にぶら下げとく。

3. 純正オーディオ外す



   DEH-780取付け 07 ＜センターパネル外れた3＞


   本体はネジ4点で留まっているので、それを外す。
   ネジを外した後、ゆっくりと引き出すとケーブルが3点（アンテナ、信号線ｘ２）あるのでそれを外して、更に本体を引き出す。


   DEH-780取付け 08 ＜純正オーディオ外す＞


   純正オーディオ本体、外れた。

『② DEH-780取り付け』に続く。
