WinNUT on PC初号機（Windows7 x64)

2011.10.28 Friday 12:55

背面に4つのコンセントを備える UPS1200LX。　1つを自鯖機に接続したが、落ちたら困るPC初号機、SW-HUBの2つを接続し、3つのコンセントが埋まった。
この状態でUPS1200LXのロードは26%程。　自鯖機だけの時は8%だった。　SW-HUBの方は微々たるもんだが、PC初号機は結構電力喰いだ。　久しぶりに測ってみたらアイドル時で130Wもあった。 (-_-;
一番の大食らいはビデオカード（HD5850）なのは明白なのだが、外すのはちょっとなぁ。　ここらへんは今後考えていきたい。

我が家のUPSネットワーク構成

晴れてPC初号機をUPS1200LXに接続したので、このWindows機にもNUTをインストールしてみた。　通常UPSはコンセントを2個以上持つのが普通で、前述通りUPS1200LXは4個のコンセントを装備している。　NUTもそれに対応できるように電源供給している機器（コンピュータ）にネットワーク経由で通知する機能を有する。　Network UPS Tools という名称の所以か。

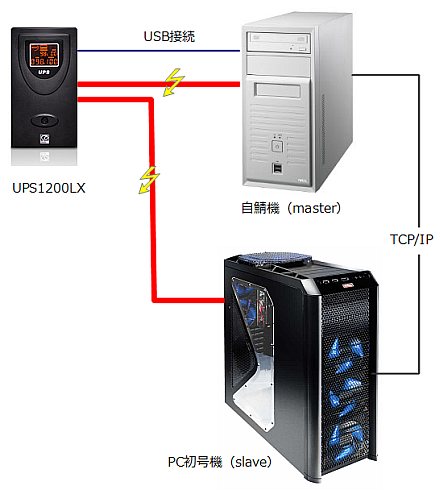

UPSのネットワーク構成

UPS1200LXは自鯖機（Express5800/S70）とPC初号機に電力を供給している。（図の赤い線）。　UPS1200LXはmasterとなる自鯖機とUSBケーブルを介して情報のやりとりをし、停電などのもしかの際に自鯖機に知らせる。　その情報をLAN経由してslaveである PC初号機にも伝え、それに対応するアクションを起こすという、流れになる。（厳密には slave側がmaster 側をウォッチする、が正しいか。）

自鯖機側（master）設定

以下のNUTの設定ファイル（/etc/nut 配下）を編集。
※既にNUTが standalone で動作している前提。

◇ nut.conf

#MODE=standalone　　# これから
MODE=netserver　　# これに変更

◇ upsd.conf：以下を追加

LISTEN 127.0.0.1 3493
LISTEN 192.168.1.100 3494

ACL all 0.0.0.0/0
ACL localhost 127.0.0.1/32
ACL mynet 192.168.1.0/24
ACCEPT localhost mynet
REJECT all

これで正しいか分からないが、当初「LISTEN 127.0.0.1 3493」のみ設定ではWinNUTから接続出来なかったので、その下に「LISTEN 192.168.1.100 3493」を追加したら繋がるようになった。　（192.168.1.100 は自鯖機のIPアドレス。）　ポート番号が同じなのが、なんかイヤだったので3494にずらしてみた。

◇ upsd.users：slave側で使うユーザを追加

[monslave]　# ユーザ名
password = slave-pass
allowfrom = mynet
upsmon slave

設定終了後、「sudo /etc/init.d/nut restart」でNUTを再起動。

WinNUT (slave)

NUTのWindows版 WinNUTの最新 2.0.0.4 をダウンロードしてサクッとインストール。
インストール後、WinNUT Configuration Tool を起動し、設定を行う。

◇ 変更箇所
設定ファイルはインストールしたフォルダ（C:\Program Files(x86)\WinNUT）配下にある upsmon.conf。　上記の WinNUT Confiuration Toolの中段にある「Edit」ボタンよりファイルを開き編集できる。　ここではモニターするUPSを設定する。　以下を追加。

MONITOR ups1200lx@hogesvr 1 monslave slave-pass slave

ups1200lx	master 上のNUTで設定したUPS名
hogesvr	master NUTが動作しているホスト名
1	UPSが1台なら1。
monslave	hogesvr上の upsd.users に設定したユーザ名
slave-pass	hogesvr上の upsd.users に設定したパスワード
slave	slave側なので slave 固定

他に master側のポート「Upsd Port」を上記でmaster側に設定した「3494」に変更し、通知を受け取ってからシャットダウン開始までの時間（秒）を設定する「Shutdown delay」も取りあえず「60」秒に設定した。

設定後、「Apply and Start WinNUT」ボタンを押し、WinNUTモニタプログラムを起動。　この画面では動作状態が分からないので、インストールフォルダ配下の WinNUTUpsMon.log を確認する。（GUI画面中段の「View」ボタンで開く）

正常なログはこんな感じ。

Level INFO 10/28/2011 13:15:31 Detected OS as Windows 7
Level NOTICE 10/28/2011 13:15:31 Network UPS Tools upsmon 2.0.0.4
Level INFO 10/28/2011 13:15:31 UPS: ups1200lx@hogesvr (slave) (power value 1)
Level INFO 10/28/2011 13:15:31 Config Load: MINSUPPLIES set to 1
Level INFO 10/28/2011 13:15:31 Config Load: NOTIFYCMD set to C:\Program Files (x86)\WinNUT\alertPopup.exe
Level INFO 10/28/2011 13:15:31 Config Load: POLLFREQ set to 5
Level INFO 10/28/2011 13:15:31 Config Load: POLLFREQALERT set to 5
Level INFO 10/28/2011 13:15:31 Config Load: HOSTSYNC set to 15
Level INFO 10/28/2011 13:15:31 Config Load: DEADTIME set to 15
Level INFO 10/28/2011 13:15:31 Config Load: RBWARNTIME set to 43200
Level INFO 10/28/2011 13:15:31 Config Load: NOCOMMWARNTIME set to 300
Level INFO 10/28/2011 13:15:31 Config Load: FINALDELAY set to 5

上手く通信できない時は

Level ERROR 10/28/2011 11:50:51 UPS [ups1200lx@hogesvr]: connect failed: Connection failure: Unknown error

上記エラーを吐きまくりだった。　いろいろ試行錯誤した結果、master側 uspd.conf のLISTEN に外向けIPアドレス追加で消えた。

テスト

例によって、UPSの電源をACタップから抜く。
UPSからアラート

UPS1200LXからブザーが鳴り響き、PC初号機側にもアラート画面が表示された。　ほぼ60秒後、強制シャットダウン。
ok、ちゃんと動作しているようだ。

◆関連ログ：「UPS1200LX」ネタ

◆参照サイト：
　>> 休日のバイク旅行記｜LAN対応、無停電
　>> NAT Manual｜6. Configuration notes
　>> NAL-Central｜Install a UPS (nut)
