【１】 作業開始
先ずは、作業前に教科書（説明書）どおりにバッテリのマイナス端子側を外す。

と教育上の安全も確保した上で、作業に入る。

【２】 インパネ外し
先ずはETC用のACC電源の確保。
ETCの取説では、ACC電源はオーディオ背面のケーブルから、というのが第一候補になっている。　背面を見るためにはオーディオを外す必要があり、そのオーディオを外すには、インパネを外す必要がある。
というわけで、最初はインパネ外しから。

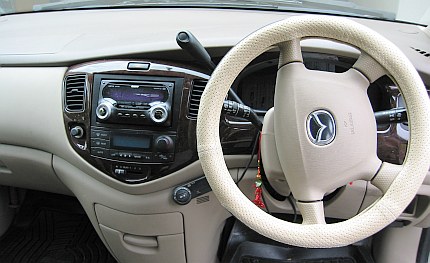

こちらが、作業前の我がMPVのインパネ。

インパネを外す作業の前に、ハンドルを目一杯下に下げる。　そしてハンドルの上部にあるハンドルロック解除の口（？）みたいなヤツを外す必要がある。（らしい）

そして、メータパネルの上にある2個のネジを外すと、インパネとメータパネルの間にじょじょに手を入れる。　後は、パキッ、パキッってな感じでインパネが外れる。　インパネは2個のネジで留まっているだけで、あっけないほど簡単に取れた。　でも最初はゆっくり、ゆっくりが望ましいのは言うまでもない。

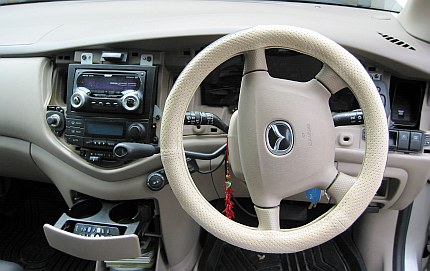

で、これがインパネを外した後。


【３】 ACC電源取り
この後、中央に位置するカーオーディオを外す。
電源は説明書に従い、カーオーディオ背面のACC電源から取るつもり。
ワゴンRの時は、オーディオの取り外しを挫折し、シガーソケットの裏の配線からACC電源を取ったが、今回はどうか。

上手く外せた。
幸いにも、SONYのオーディオの取説があって、そこにちゃんと背面の配線の説明図が載っていた。　どのコードがACC電源か、迷わずにすむ。

SONYの取説によると、ACC電源ケーブルは赤。　分かりやすい。
分岐ケーブルを赤ケーブル（下左）にはさみ、「パチッ」となるまでペンチで閉める（下右）。
OK上手くいった。

電源が取れたので、動作確認をする。
電源ケーブルをETC本体につなぎ、電源ケーブルから伸びているアース線を車体の金属部分に仮止めする。　ついで、アンテナケーブルも本体につなぐ。

外してあったバッテリーコードをつなぐ。
ランプが赤く点灯し、ビープ音が3回。　ETCカードが入っていない時の正常動作だ。
次いで、ETCカードを挿入し、キーをACCポジションへ。
ランプが緑点灯し、ビープ音が1回。　これも正常。
正しく動作しているようだ。

という事で、後は設置編で。
