前説

そんな、VGN-A50Bもかなりくたびれてきて、体感速度もかなり遅い。
カミさんには何回も「HDDを入れ替えてOS入れ直せば、かなり良くなるから」と言っていたのだが、彼女的には問題なく動作しているのだから、環境換えるのがめんどかったらしい。　しかし、いよいよ挙動が怪しくなったので、交換を依頼された。

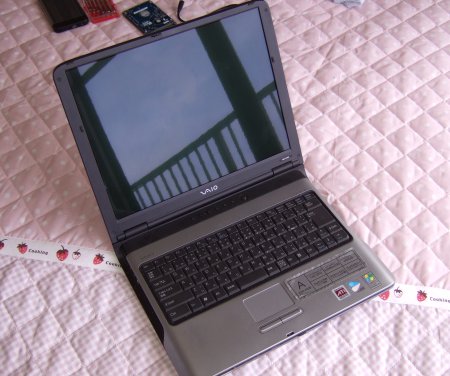

対象のVGN-A50B。　パームレスト部分のスペックシールが剥がれかけてて、使い込んだ年月が伺える。

ここ最近のノートPCのHDD交換（物理的に交換するだけ）なら、ネジ2本ないし4本外せば簡単にできるのが定番だ。　しかし、このVGN-A50Bは少々古いパソコンだ。　HDDを外すだけの為に、パームレストを外すまでしなければならない。　確か我が旧ノートPCのNEC LaVie RX LR300/8D も似たり寄ったりで、HDD交換が大変な作業だった。
薄型軽量のノートPCならいざ知らず、A4のでかいノートなんだから、そこらへんは考えて欲しいものである。

VGN-A50BのHDDを交換するに当たって、参考にしたサイト
＞＞PC分解WEB｜vaio VGN-A50B ハードディスク交換

助かりました。　このサイトがなければ、もっと時間がかかっていたのは明白。　この場を借りてお礼申し上げる。 m(_ _)m

交換に必要なモノ

• 交換するHDD
  NEC LaVie RX LR300/8Dの交換用に、2006年9月頃に購入したFUJITSU製のMHV2120AH(120GB ATA/5400rpm)を使う。　VGN-A50B搭載のHDDが60GBなので容量が2倍になる。　しかし、それよりも期待しているのが、アクセス速度の向上。　120GBの方はプラッタ辺り60GBなので、速度向上に期待している。


• ネジを入れておくトレイ。
  やたらネジの多いノートPCなのでちゃんと分けておかないと組み立て時に収集がつかなくなる。　自分は100均で売っている薬入れ（？）を持っていて、それを使った。


• ドライバ
  #1のプラスドライバと精密ドライバ（プラス）。　マイナスの#1もあったらいいかも。（プラスティックの粘土ベラみたいのでもいいかも）

分解

HDD交換までの大まかな手順は、以下の通り。　正直めんどい。
　Ⅰ 底面のネジ外し
　Ⅱ キーボードを外す
　Ⅲ パームレストを外す
　Ⅳ HDDを外す
　Ⅴ HDD交換

Ⅰ． 底面のネジ外し

早速、分解してみる。　ひっくり返し、底面のネジを外していく。
HDD交換だけに、こんなにネジを外すなんて・・・

○印がネジ。　色違いなのは、ネジの種類が違うので、注意すべし。 orz
注意その２、メモリの扉辺りにあるネジ2つは、キーボードが無いと締まらない。　組み立て時にキーボードを取り付けないままにネジをはめようとしたら、空回りする。　キーボードが無いと締まらないと気が付くまでちょっとはまってしまった。

Ⅱ． キーボードを外す

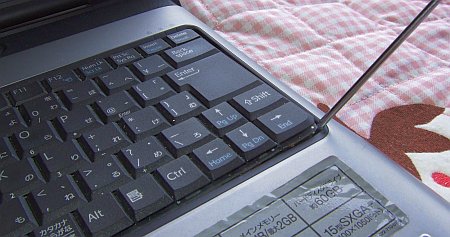

キーボードの右端の部分に何か挟み込み、「くいっ」と持ち上げると簡単に外れる。　自分の場合は#1のマイナスドライバを使った。

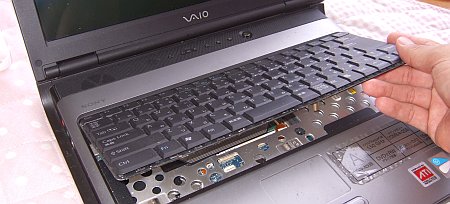

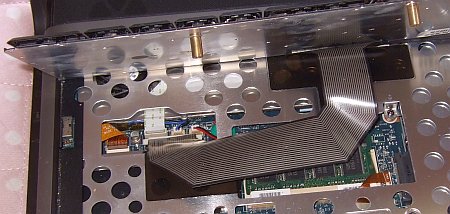

こんな感じに外れる。　ここでキーボードを思いっきり外さないように。


キーボード・マウスケーブルがMBにつながっているので、忘れずに外す。

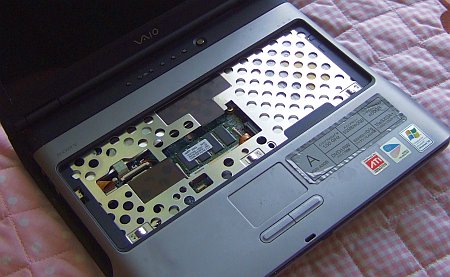

キーボードが外れた。

Ⅲ． パームレストを外す

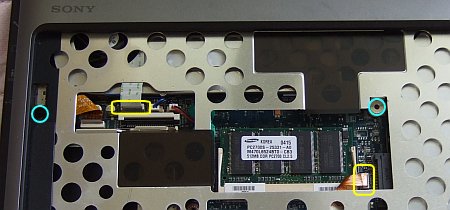

下図の青○、ネジ2つと、黄色い□のケーブルを外す。　ケーブルの方は、ちょいと強めに引っ張れば取れるが、自己責任で頑張るしかない。　ネジ2つは、ここもまたサイズ違う。　orz

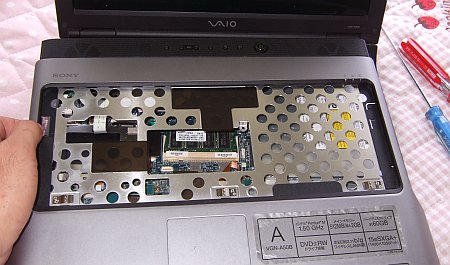

上記のモノを外すと、パームレストをベースにつないでいるのは無くなる。　後は外すだけ。　LCD部分の方にちょっとだけ、引っかかりがあるが、上手い具合に外していく。

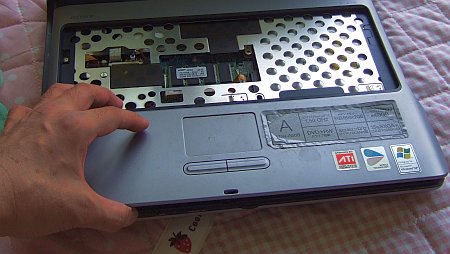

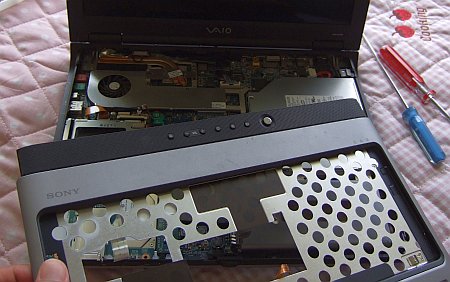

頑張って・・・ （写真撮るために片手だが、本来は両手でやる）


外れた。

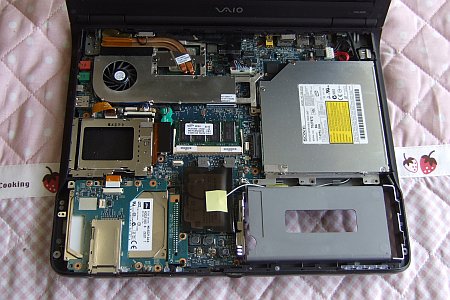

マザーボード全貌。　左下にHDDがある。　だから左のパームレストが熱くなるのか・・・

Ⅳ． HDDを外す

やっとHDDの交換一歩手前まできた。

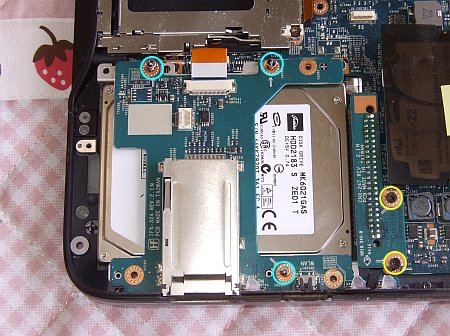

下記の青○部分のネジ3個、黄○2個を外す。

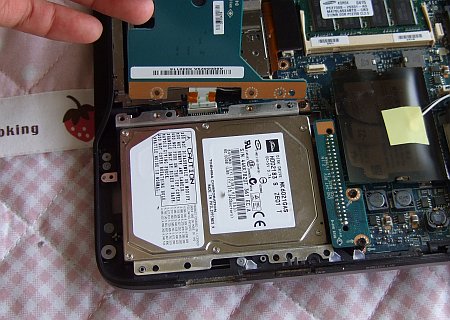

青○のネジ3つを外すことで、HDDを押さえていた基板のようなものが外れる。　こんな感じで。　ケーブルでつながっているので、丁重に反対側へひっくり返しとく。


下図の黄色□部分がコネクタになっているので、そこを外す感じでHDDを外す。

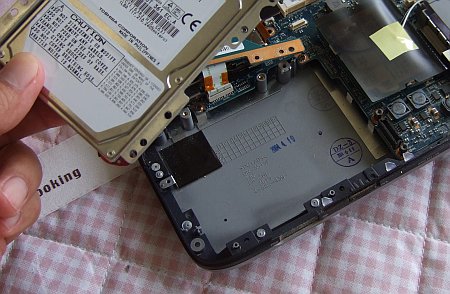

外れた。

Ⅴ． HDD交換

やっとHDD交換。　HDDケージの四隅にあるネジを外す。

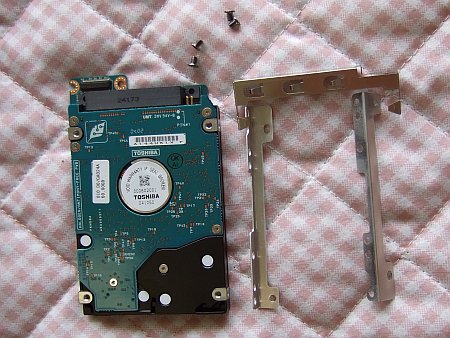

外れた。

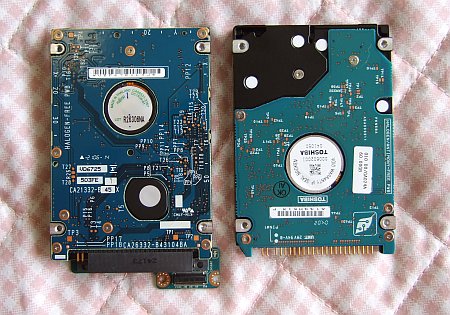

新旧HDD。　左が交換するFUJITSU製のATA 120GB。　右がTOSHIBA製の旧HDD。　TOSHIBA製は結構「カリカリ」してた。


必要なHDDケージを付けて、後は上記の手順の逆で組み上げていく。

＞＞ VAIO VGN-A50B｜HDD交換（SW編）

◆参照サイト：PC分解WEB｜vaio VGN-A50B ハードディスク交換
