サイズ比較

さて、実際に箱から出してみて、既存のAMD純正のCPUクーラーと比べてみると、デカさが際立つ。　まるで子供と大人だ。

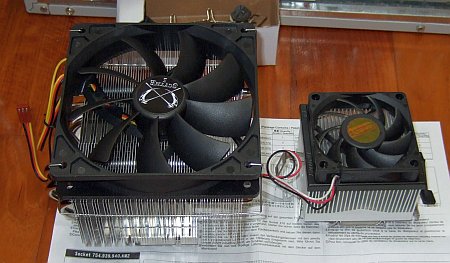

先ずは、CPUクーラー単体での比較。　左がANDYで、右がAMD純正。


そんでもって、装着後の写真。
左がANDY SAMURAI MASTER装着後の写真、右が装着前（AMD純正）


大きさが違い過ぎて、ちょっと笑っちゃうくらいだ。　とても同じCPUを冷やすモノとは思えない。
個人的には、純正AMDクーラーの方がサイズ的には順当な感じがする。　ANDYの方は、かなり頭でっかちでアンバランスこの上なし、という感じ。　ただ、この大きさが、静かさ、冷却能力に結びつく、という事に期待したい。

ANDYは12cmファン搭載に比べてAMD純正はおそらく6cmか7cmのファン。　まぁ違うわな。　同じ風量を得るにしても12cmならゆっくり回せば良いのに対し、小さいサイズだと回転数で稼ぐしかない。　ここらへんが、静音云々という所なんだろう。

金具を取り付け

このANDY SAMURAI MASTERなるもの、現在主流のCPUにほとんど対応を謳っている。　Core2系のLGA775、興味は無いがP4系のSocket478、AMDはSocket754/939/940/AM2/AM3 だ。　INTEL最新のCore i7対応のLGA1366には対応していないが、自分はこのCPUには全然興味が無いので、これは困らない。

これら多様なソケットに対応するために、各ソケット用に取り付け金具を使い分けるようになっている。　付属するのは3種類の取り付け金具。　今回使用するSocket754/939/940/AM2 用と、Socket478用、そしてLGA775用だ。
下の写真が、金具装着前（左）と装着後（右）だ。

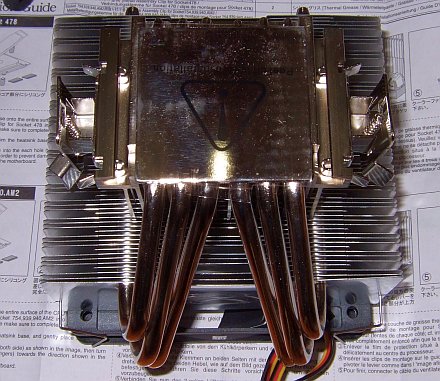

金具を装着した後。　下からの写真

装着

いよいよ装着。
CPU上の旧グリスをアルコール綿でキレイに拭き取る。
その後、製品に付属していたCPUグリスをCPU表面上に塗り、息子からもらったポケモンカードを使って均一に塗り伸ばす。

そしてSAMURAI MASTERをCPUに載せる。

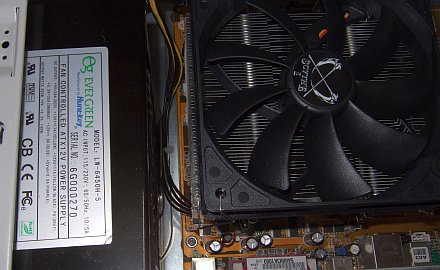

載せるのは難なく出来たのだが、固定するための金具を締める事が出来ない。　なんかマザーをケースに取り付けたままでは、金具にたどり着く事すらできない。

電源とSAMURAI MASTERとの間隔が1cmくらいしかなく、その下にある金具に、手が届かない。　なので締める事なんて出来る訳がない。　仕方ないので、マザーを一旦外して取り付けた。

マザーボードをケースから外し、SAMURAI MASTERの取り付け金具を締め、しっかりとSAMURAI MASTERを固定する。　ファンの電源ケーブルをマザーも忘れずに接続する。

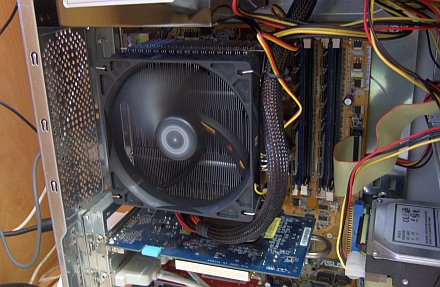

その後、マザーボードをケースに戻し、各種ケーブルをつなぎ直して取り付け終了。




無事動作した。

効果の程は？

CoreTemp 0.99.4、アイドル時読みで

	純正クーラー	SAMURAI MASTER
Core1	46℃	36℃
Core2	40℃	32℃

ここでは10℃近く減っている事を確認できた。
効果ありありだ。　伊達にサイズは違う訳じゃないのである。
これだけはっきりとした効果が出るなら、2,980円も安いモノだ。

残念ながら交換前に負荷をかけたときの値を計測していなかったので、負荷時の温度は比較できない。（面倒だから計測の為だけに戻したりもしない）
後で、現構成での負荷時の計測はやってみる、予定。
負荷かけた時もなんか期待できそうだ。

音に関しては、定量的な計測が出来ないので主観ベースになるが、静かになった気がする。

夏本番を前に、熱くなりがちなPC弐号機（Athlon64 x2 4200+）もこれで、問題なく逝けそうだな。
